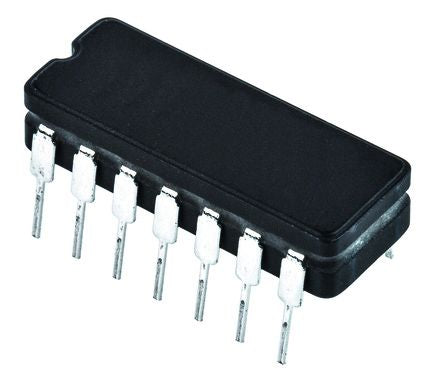

Texas Instruments SN54HC00J, Quad 2-Input NAND Logic Gate, 2 → 6 V, 14-Pin CDIP [SN54HC00J]; 796-8161
Original price
0₫
-
Original price
0₫
Original price
0₫
0₫
-
0₫
Current price
0₫
| THÔNG SỐ KỸ THUẬT | |
|---|---|
| Logic Function | NAND |
| Mounting Type | Through Hole |
| Number of Elements | 4 |
| Number of Inputs per Gate | 2 |
| Schmitt Trigger Input | No |
| Package Type | CDIP |
| Pin Count | 14 |
| Logic Family | HC |
| Input Type | CMOS |
| Maximum Operating Supply Voltage | 6 V |
| Maximum High Level Output Current | -5.2mA |
| Maximum Propagation Delay Time @ Maximum CL | 23 ns @ 6 V |
| Minimum Operating Supply Voltage | 2 V |
| Maximum Low Level Output Current | 5.2mA |
| Maximum Operating Temperature | +125 °C |
| Propagation Delay Test Condition | 50pF |
| Length | 19.94mm |
| Dimensions | 19.94 x 7.62 x 3.56mm |
| Output Type | CMOS |
| Minimum Operating Temperature | -55 °C |
| Width | 7.62mm |
| Height | 3.56mm |
