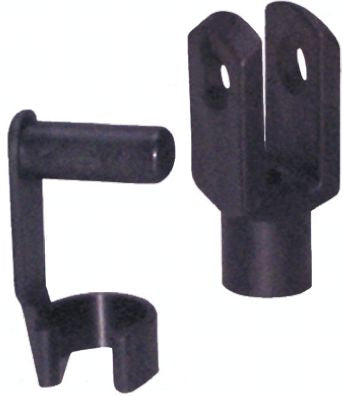

IGUSGERMF-08GERMF Series Clevis, For Use With Pneumatic cylinder and linkage

A1 16 mmA2 16 mmLoại phụ kiện ClevisB1 overall length 8 mm

Mã nhà sản xuất

GERMF-08

Thương hiệu

IGUS

Quy cách đóng gói

1 cái

Mã kho

7124960

Liên hệ

📩 Liên hệ để có giá tốt: [email protected]

igus GERMF-08 – khớp chữ u igubal thuộc dòng Clevis joint with spring-loaded fixing clip, GERMF, igubal của igus (Đức). Thông số phân biệt mã: Ø d1 8 mm, M08, No, Right-hand thread, g 16 mm. Vật liệu: igumid G.

Báo giá theo số lượng và thời gian giao hàng, vui lòng liên hệ Chánh Vinh.

Thông số kỹ thuật

Manufacturer	igus
Manufacturer Part No.	GERMF-08
Series	Clevis joint with spring-loaded fixing clip, GERMF, igubal
Type	Clevis Joint
Thread Direction	Right-hand thread
Dimensional Series	E, according to DIN 71752
Material	igumid G
Weight	9.24 g
Max. tightening torque, thread	5 Nm
Max. axial static load, short-term	650 N
Max. axial static load, long-term	325 N
Max. static radial tensile stress, short-term	2100 N
Max. static radial tensile stress, long-term	1050 N
Thread Size	M08
Ø d1	8 mm
G	16 mm
Pitch	1.25 mm
L1	12 mm
L2	42 mm
D3	14 mm
H1	32 mm
B1 overall length	8 mm
A1	16 mm
A2	16 mm
Long shaft	No

Cùng dòng sản phẩm: Igus Clevis joint with spring-loaded fixing clip (37 mã)

Các mã dưới đây cùng dòng Igus Clevis joint with spring-loaded fixing clip, chỉ khác nhau ở các cột thông số trong bảng. Bấm mã để xem trang chi tiết.

Mã nhà sản xuất	Thread Size	G	Thread Direction	long-term	Gross weight
GELMF-04	M04	8 mm	Left-hand thread	125 N	1.3 g
GELMF-05	M05	20 mm	Left-hand thread	125 N	3.8 g
GELMF-05-DIN-M4	M04	10 mm	Left-hand thread	125 N	2.3 g
GELMF-05-DIN-M5	M05	10 mm	Left-hand thread	125 N	2.3 g
GELMF-05-DIN-M5-LS	M05	12 mm	Left-hand thread	400 N	2.3 g
GELMF-06	M06	12 mm	Left-hand thread	150 N	3.9 g
GELMF-06-LS	M06	24 mm	Left-hand thread	65 N	3.9 g
GELMF-08	M08	16 mm	Left-hand thread	1050 N	9.1 g
GELMF-10	M10	20 mm	Left-hand thread	1500 N	18.2 g
GELMF-10-F	M10x1.25	20 mm	Left-hand thread	1500 N	18.2 g
GELMF-12	M12	24 mm	Left-hand thread	1750 N	28.6 g
GELMF-12-F	M12x1.25	24 mm	Left-hand thread	1750 N	28.6 g
GELMF-16	M16	32 mm	Left-hand thread	3500 N	61.8 g
GELMF-16-F	M16x1.5	32 mm	Left-hand thread	3500 N	61.8 g
GERMF-04	M04	8 mm	Right-hand thread	125 N	0.888 g
GERMF-04-FC	M04	8 mm	Right-hand thread	–	–
GERMF-04-M3.5	M3.5	8 mm	Right-hand thread	125 N	1.3 g
GERMF-05	M05	12 mm	Right-hand thread	125 N	–
GERMF-05-DIN-M4	M04	10 mm	Right-hand thread	125 N	2.405 g
GERMF-05-DIN-M5	M05	10 mm	Right-hand thread	125 N	2.335 g
GERMF-05-DIN-M5-FC	M05	10 mm	Right-hand thread	–	–
GERMF-05-DIN-M5-LS	M05	12 mm	Right-hand thread	400 N	3.26 g
GERMF-06	M06	12 mm	Right-hand thread	150 N	–
GERMF-06-FC	M06	12 mm	Right-hand thread	–	–
GERMF-06-LS	M06	24 mm	Right-hand thread	65 N	5.03 g
GERMF-08 đang xem	M08	16 mm	Right-hand thread	1050 N	–
GERMF-08-FC	M08	15.9 mm	Right-hand thread	–	–
GERMF-10	M10	20 mm	Right-hand thread	1500 N	–
GERMF-10-F	M10x1.25	20 mm	Right-hand thread	1500 N	17.9 g
GERMF-10-FC	M10	19.5 mm	Right-hand thread	–	–
GERMF-10-FC-F	M10x1.25	19.5 mm	Right-hand thread	–	–
GERMF-12	M12	24 mm	Right-hand thread	1750 N	8.39 g
GERMF-12-F	M12x1.25	24 mm	Right-hand thread	1750 N	28.6 g
GERMF-12-FC	M12	24 mm	Right-hand thread	–	–
GERMF-12-FC-F	M12x1.25	23.5 mm	Right-hand thread	–	–
GERMF-16	M16	32 mm	Right-hand thread	3500 N	62.08 g
GERMF-16-F	M16x1.5	32 mm	Right-hand thread	3500 N	–
